Рекомендации:что нужно сделать и что нужно купить для организации работы участка станков с ЧПУ после выезда нашего инженера на производство

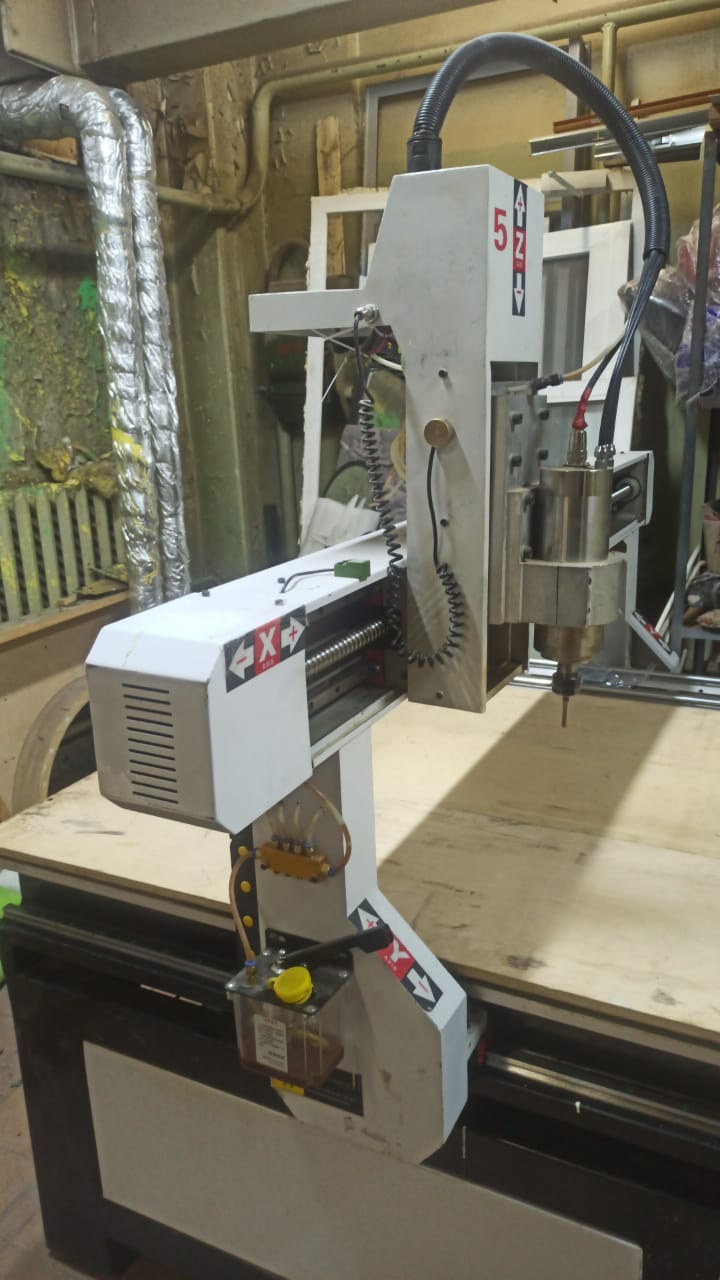

Рекомендации для организации работы стаков ЧПУ
1. Выполнить заземление обоих станков.
2. Организовать охлаждение шпинделя на обоих станках Найти на производстве или докупить второй погружной насос, установить рядом со станками контейнеры с крышкой, завести трубки в контейнер и плотно их там закрепить, заполнить контейнеры дистиллированной водой или антифризом с водой 1 к 3 (1 часть антифриза , 3 части воды), если есть вероятность промерзания помещения.
Водяная помпа для охлаждения шпинделя должна быть в комплекте с каждым станком (или чиллер cw-3000)
3. Организовать стружкоотведение на обоих станках. Купить стружкоотсос , шланги, всё это подсоединить и подключить к электричеству, или использовать имеющийся на производстве. Рекомендуется приобрести стружкозаборные колпаки, которые крепятся непосредственно на корпус шпинделя. Так же понадобятся шланги из полиуретана соответствующего диаметра. Длина шланга подбирается с учётом того, что временно отсоединённый от стружкоотводящего колпака станка шланг можно использовать для уборки стружки как с рабочего поля станка, так и с пола вокруг станка. Можно также для уборки вокруг станков использовать отдельный шланг, который будет подключен к стружкоотсосу через разветвитель и перекрываться (затыкаться заглушкой) на время работы станков.
Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO
Воздуховод, 10м, с количеством определиться на месте.
4. Организовать подключение обдувочного пистолета. Провести шланг от цехового компрессора, купить и подключить пистолет.
Пистолет обдувочный не проблема в Леруа приобрести
5. Обучить оператора работе со станками, NCStudio и Artcam. Эта услуга доступна он-лайн силами наших специалистов, возможно обучение оф-лайн.
6. Для предотвращения попадания смазочного масла на заготовки, заглушить маслоподающие шланги на большом станке по координате Z. Каждое утро смазывать направляющие и ШВП оси Z силиконовой спрей-смазкой.
Смазка-спрей силиконовая, 2 баллона
7. Удлинить при помощи самозажимных соединителей маслоподающие трубки, идущие к линейным подшипникам оси Y, и подключить данные линейные подшипники к системе централизованной смазки.
Купить самозажимные соединители, 4шт, и трубку соответствующего диаметра, если не ошибаюсь – 4мм.
(Трубка для масла d4, 2мСоединители, 4шт)
8. Удалить из бака системы централизованной смазки осадок, промыть бак уайт-спиритом
9. Наполнить бак централизованной смазки большого станка индустриальным маслом И20.
Купить смазку И20(Веретенное масло), 5л. В дальнейшем осуществлять ежедневную смазку станка в начале каждой рабочей смены.
10. Подтянуть все винтовые соединения на маленьком станке, особенно на находящемся под столешницей механизмом перемещения по оси Y.
11. Отремонтировать систему ограничительных датчиков и калибровки инструмента на обоих станках
12. Убедиться, что маленький станок выставлен по уровню
13. Проверить диагонали рабочего поля маленького станка
14. Организовать порядок на участке станков с ЧПУ, убрать лишнее, освободить проходы (так как всё, что будет находиться рядом со станками, будет запылено и может стать источником травы оператора).
15. Подготовить принадлежности для регулярной уборки участка станков с ЧПУ Мётлы, совок, контейнер для накопления обрезков и стружки. Удобно использовать в качестве такого контейнера бак из под клея объёмом 28-30 литров. Понадобятся мешки для мусора, если на производстве не предусмотрен большой накопитель стружки и обрезков.
16. Возможно, имеет смысл создать пылешумонепроницаемую перегородку, отделяющую участок станков с ЧПУ от основного производства.
17. Обеспечить операторов средствами защиты спецодеждой, рабочими перчатками и противошумными наушниками. Разместить на участке медицинскую аптечку.
18. Создать полноценное рабочее место, на котором оператор бы мог полноценно и внимательно взаимодействовать с ПК и станками. Т.е. установить полноразмерные столы для размещения ПК и мониторов, с подведёнными к ним проводами 220В и установленными розетками для подключения ПУ и мониторов, шкаф или тумбу для хранения инструмента и фрез. По возможности установить более современные мониторы – из тех, которые есть в наличии, один неисправен, другой слишком старый, устаревшего формата 4/3, на нём будет очень неудобно работать с 3D моделями. Нужна ещё одна клавиатура и мышь для второго станка. Нужны будут также съёмные USB-носители памяти для обмена моделями и программами между станками. Желательно убрать из под ног работников кабеля питания и управления станками и ПК, закрыть их жёсткими порогами и т.д.
Нужно купить:
- Стол для ПК
- Монитор
- Клавиатура и компьютерная мышь проводные
- Флешку небольшого объёма, 2шт
- Пилот на 5 розеток, 2 шт
19. Для повышения оперативности и безопасности управления станками на основе NCstudio, которая поставляется без пульта ДУ, рекомендуется использование Блю-Тус клавиатур, для каждого станка отдельная.
Клавиатура беспроводная, 2шт фирма типа Лоджистек(не самую дорогую)
20. Укомплектовать станки зажимным инструментом. Нужно будет приобрести наборы цанг ER20 диаметром 3,4,5,6,8,10,12мм отдельно для каждого станка. Будет удобнее, если они будут находиться в защищённом кейсе. Испорченными, замятыми, ржавыми цангами работать нельзя, биение на 0,1мм на оси шпинделя на 24000 оборотах создаёт нагрузку на подшипники шпинделя в несколько кг, что приводит к быстрому выходу шпинделя из строя.
21. Укомплектовать рабочие места измерительным инструментом – рулетками 3м, штангенциркулем, желательно электронным.
22. Укомплектовать станки разнообразным режущим инструментом, в соответствии с производственными задачами. Фрезы рекомендуется храниться в специальном пластиковом кейсе, разделённом на ячейки. Шкаф, в котором хранятся фрезы, цанги и рабочий инструмент, должен запираться на замок.
Органайзер для хранения фрез
23. Укомплектовать рабочее место оператора аккумуляторным шуруповёртом и минимальным набором инструмента, для оперативного мелкого ремонта станков: отвёртки прямая и крестовая, набор ключей рожковых, набор ключей шестигранных, нож с сегментированными лезвиями, лезвия к нему, свёрла 4мм для сверления отверстий в заготовках для их крепления к столу, биты PH2 и PZ2, саморезы для крепления заготовок к столу, разной длины, желательно помещённые в контейнер с ячейками, и т.д. Наличие такого набора в распоряжении оператора очень уменьшает время простоев станков в случай необходимости в оперативном мелком ремонте. Так же понадобится шлифмашинка или малярная тёрка с закреплённой шлифовальной лентой, для снятия заусенцев с заготовок и периодического ошкуривания жертвенных столов станков.
- Набор ключей рожковых
- Набор ключей шестигранных
- Нож с сегментированным лезвием 18мм
- Лезвия запасные 18мм
- Свёрла 4мм по металлу, 10шт
- Саморезы разные
- Плоскогубцы
- Скотч широкий прозрачный (для ремонта и закрепления воздуховодов)
- Биты PH2 и PZ2
- Набор отвёрток
24. Нужно озаботиться созданием собственной базы 3D моделей для фрезерования. Многие модели покупаются на специализированных сайтах. Мы можем помочь Вам в наполнении Вашей базы моделей по очень приятным ценам.
25. Если предполагается серьёзная работа по 3D моделированию, необходимо привлечь соответствующего специалиста. Операторы вряд ли смогут сами создавать 3D-модели, тем более, если будет активно использоваться 4-х осевая обработка.
26. Необходимо оснастить участок станков с ЧПУ средствами пожаротушения. Стружка, которая неминуемо образуется на поверхности станка, очень пожароопасная и может вспыхнуть от одной искры. Необходимо, как минимум, чтобы рядом со станком находились порошковые огнетушители. Также, необходимо следить, чтобы обрезки материала не накапливались и своевременно удалять их с территории участка.
